Beschreibung

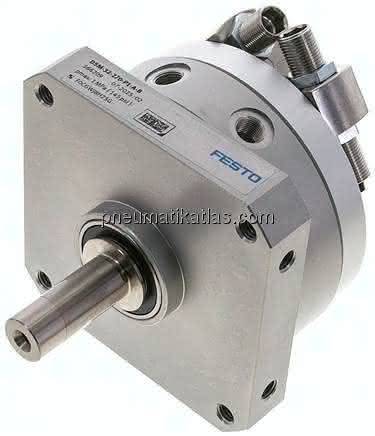

DSM-32-270-P1-A-B DSM-32-270-P1-A-B (566209) Schwenkantrieb
Spezifikationen
Baugröße
32
Dämpfungswinkel
6,5 DEG
Betriebsdruck
1,5 bis 10 BAR
Dämpfung
P1: elastische Dämpfungsringe/-platten beidseitig mit Festanschlag
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Schwenkwinkel
0 bis 246 DEG
Feinjustage
-6 DEG
LABS-Konformität
200 N
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
0 - keine Korrosionsbeanspruchung
Umgebungstemperatur
-10 bis 60 GC
Max. Axialkraft
75 N
Theoretisches Drehmoment bei 6 bar
10,00 NM
Zulässiges Massenträgheitsmoment
0,07500 KG/M2
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
mit Innengewinde
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
Aluminium-Knetlegierung
Produktgewicht
1,6 KG
