Beschreibung

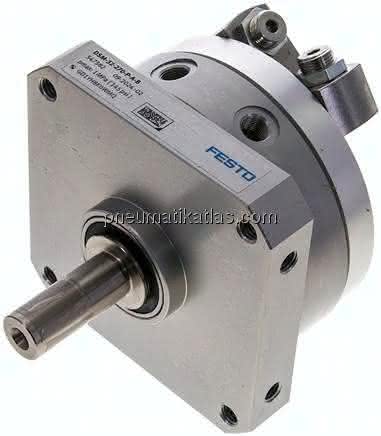

DSM-32-270-P-A-B DSM-32-270-P-A-B (547582) Schwenkantrieb
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einstellbereich Schwenkwinkel
0 bis 270 DEG
Dämpfungswinkel
1,4 DEG
Baugröße
32
Schwenkwinkel
0 bis 270 DEG
Betriebsdruck
1,5 bis 10 BAR
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Feinjustage
-6 DEG
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Max. Axialkraft
75 N
Max. Radialkraft
200 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 6 bar
10,00 NM
Zulässiges Massenträgheitsmoment
0,02500 KG/M2
Werkstoff Dichtungen
TPE-U(PU)
Befestigungsart
mit Innengewinde
Einbaulage
beliebig
Pneumatischer Anschluss
G1/8
Werkstoff Gehäuse
Aluminium-Knetlegierung
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Produktgewicht
1,5 KG
