Beschreibung

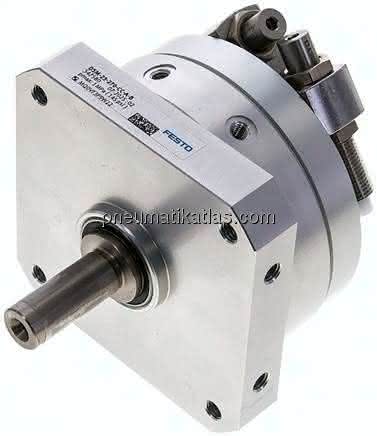

DSM-25-270-CC-A-B DSM-25-270-CC-A-B (547580) Schwenkantrieb
Spezifikationen
Baugröße
25
Dämpfung
CC: Stoßdämpfer beidseitig
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Konstruktiver Aufbau
Schwenkflügel
Schwenkwinkel
0 bis 246 DEG
Betriebsdruck
1,5 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Feinjustage
-3 DEG
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Max. Schwenkfrequenz bei 6 bar
1,0 HZ
Werkstoff Gehäuse
Aluminium-Knetlegierung
Befestigungsart
mit Innengewinde
Max. Axialkraft
50 N
Max. Radialkraft
120 N
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 6 bar
5,00 NM
Zulässiges Massenträgheitsmoment
0,03000 KG/M2
Pneumatischer Anschluss
M5
Dämpfungswinkel
10,0 DEG
Produktgewicht
710 G, 0,8 G
