Beschreibung

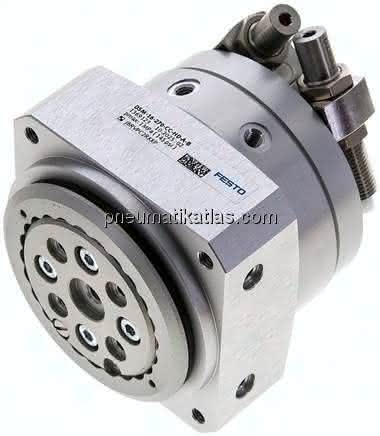

DSM-16-270-CC-HD-A-B DSM-16-270-CC-HD-A-B (1369123) Schwenkantrieb
Spezifikationen
Dämpfung
CC: Stoßdämpfer beidseitig
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Dämpfungswinkel
12,0 DEG
Baugröße
16
Schwenkwinkel
0 bis 246 DEG
Betriebsdruck
3 bis 10 BAR
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Feinjustage
-3 DEG
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Max. Schwenkfrequenz bei 6 bar
1,0 HZ
Max. Axialkraft
290 N
Max. Radialkraft
300 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 6 bar
2,50 NM
Zulässiges Massenträgheitsmoment
0,02000 KG/M2
Werkstoff Dichtungen
TPE-U(PU)
Befestigungsart
mit Innengewinde
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Werkstoff Gehäuse
Aluminium-Knetlegierung
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Produktgewicht
0,75 KG
