Beschreibung

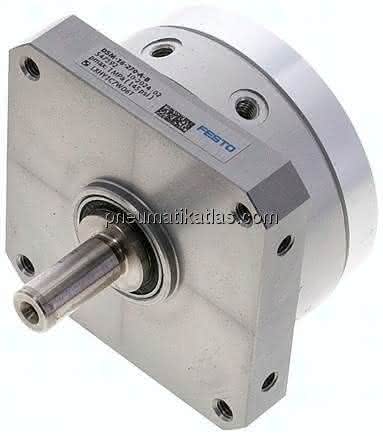

DSM-16-270-A-B DSM-16-270-A-B (547592) Schwenkantrieb
Spezifikationen
Baugröße
16
Einbaulage
beliebig
Konstruktiver Aufbau
Schwenkflügel
Schwenkwinkel
0 bis 270 DEG
Betriebsdruck
1,8 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Werkstoff Gehäuse
Aluminium-Knetlegierung
Befestigungsart
mit Innengewinde
Max. Axialkraft
30 N
Max. Radialkraft
75 N
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 6 bar
2,50 NM
Pneumatischer Anschluss
M5
Produktgewicht
410 G, 0,44 G
