Beschreibung

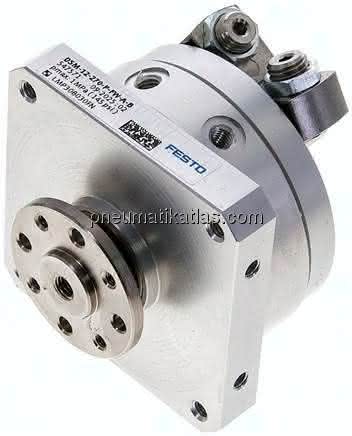

DSM-12-270-P-FW-A-B DSM-12-270-P-FW-A-B (547571) Schwenkantrieb
Spezifikationen
Baugröße
12
Dämpfungswinkel
1,8 DEG
Betriebsdruck
2 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 270 DEG
Schwenkwinkel
0 bis 270 DEG
Feinjustage
-6 DEG
LABS-Konformität
45 N
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
0 - keine Korrosionsbeanspruchung
Umgebungstemperatur
-10 bis 60 GC
Max. Axialkraft
18 N
Theoretisches Drehmoment bei 6 bar
1,25 NM
Zulässiges Massenträgheitsmoment
0,00500 KG/M2
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
mit Innengewinde
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
Aluminium-Knetlegierung
Produktgewicht
0,33 KG
