Beschreibung

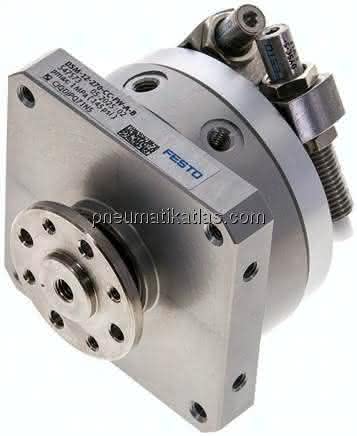

DSM-12-270-CC-FW-A-B DSM-12-270-CC-FW-A-B (547573) Schwenkantrieb
Spezifikationen
Baugröße
12
Dämpfung
CC: Stoßdämpfer beidseitig
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Konstruktiver Aufbau
Schwenkflügel
Schwenkwinkel
0 bis 246 DEG
Betriebsdruck
2 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Feinjustage
-3 DEG
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Max. Schwenkfrequenz bei 6 bar
1,5 HZ
Werkstoff Gehäuse
Aluminium-Knetlegierung
Befestigungsart
mit Innengewinde
Max. Axialkraft
18 N
Max. Radialkraft
45 N
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 6 bar
1,25 NM
Zulässiges Massenträgheitsmoment
0,00800 KG/M2
Pneumatischer Anschluss
M5
Dämpfungswinkel
15,0 DEG
Produktgewicht
300 G, 0,35 G
