Beschreibung

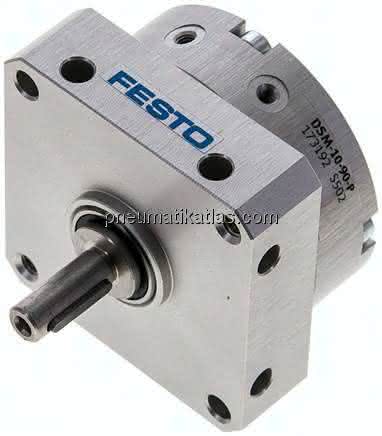

DSM-10-90-P DSM-10-90-P (173192) Schwenkantrieb
Spezifikationen
Baugröße
10
Dämpfungswinkel
0,5 DEG
Betriebsdruck
2,5 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Schwenkwinkel
0 bis 90 DEG
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
3,0 HZ
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
ohne
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Umgebungstemperatur
0 bis 60 GC
Theoretisches Drehmoment bei 6 bar
0,85 NM
Zulässiges Massenträgheitsmoment
0,00260 KG/M2
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
mit Innengewinde
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M3
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
Aluminium, eloxiert
Produktgewicht
0,185 KG
