Beschreibung

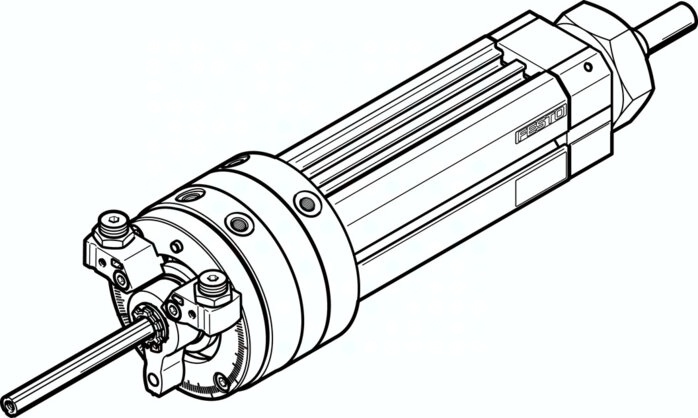

DSL-40-80-270-P-A-S20-KF-B DSL-40-80-270-P-A-S20-KF-B (556747) Schwenk-Lineareinheit
Spezifikationen
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Hub
80 MM
Kolben-Durchmesser
40 mm
Betriebsdruck
2,5 bis 8 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 270 DEG
Schwenkwinkel
0 bis 272 DEG
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Max. Aufprallgeschwindigkeit
0,5 M/S
Feinjustage
-6 DEG
Varianten
Durchgehende, hohle Kolbenstange
Verdrehsicherung/Führung
kugelgeführt
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Wiederholgenauigkeit
1,0 DEG
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Schwenkwinkelspiel
0,05 DEG
Gewichtszuschlag pro 10 mm Hub
175 G
Theoretisches Drehmoment bei 6 bar
20,00 NM
Theoretische Kraft bei 6 bar, Rücklauf
495,0 N
Theoretische Kraft bei 6 bar, Vorlauf
603,0 N
Werkstoff Gehäuse
Aluminium, gleiteloxiert
Zulässiges Massenträgheitsmoment
0,00024 KG/M2
Grundgewicht bei 0 mm Hub
5.200 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Dynamisches Lastmoment
5,40 NM
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PU)
Produktgewicht
7 KG
