Beschreibung

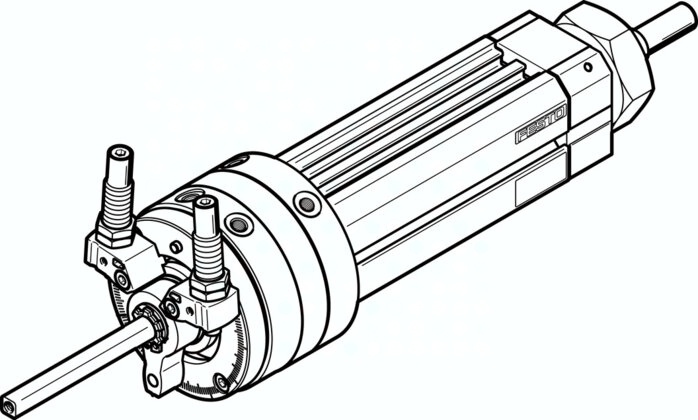

DSL-40-100-270-CC-A-S2-B DSL-40-100-270-CC-A-S2-B (556559) Schwenk-Lineareinheit
Spezifikationen
Dämpfung
CC: Stoßdämpfer beidseitig, P: elastische Dämpfungsringe/-platten beidseitig
Einstellbereich Schwenkwinkel
0 bis 240 DEG
Dämpfungswinkel
16 DEG
Kolben-Durchmesser
40 mm
Hub
100 MM
Schwenkwinkel
0 bis 240 DEG
Betriebsdruck
2,5 bis 8 BAR
Funktionsweise
doppeltwirkend
Max. Aufprallgeschwindigkeit
0,5 M/S
Feinjustage
-3 DEG
Umgebungstemperatur
-10 bis 60 GC
Positionserkennung
für Näherungsschalter
Varianten
durchgehende Kolbenstange
Konstruktiver Aufbau
Schwenkflügel
Max. Schwenkfrequenz bei 6 bar
0,7 HZ
Wiederholgenauigkeit
0,1 DEG
Theoretische Kraft bei 6 bar, Vorlauf
660,0 N
Einbaulage
beliebig
Verdrehsicherung/Führung
gleitgeführt
Schwenkwinkelspiel
2,00 DEG
Theoretisches Drehmoment bei 6 bar
20,00 NM
Zulässiges Massenträgheitsmoment
0,004 KG/M2
Gewichtszuschlag pro 10 mm Hub
170 G
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Grundgewicht bei 0 mm Hub
5.200 G
Dynamisches Lastmoment
1,10 NM
Werkstoff Kolbenstange
Vergütungsstahl
Pneumatischer Anschluss
G1/8
Theoretische Kraft bei 6 bar, Rücklauf
495,0 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
5.200 G, 7 G
