Beschreibung

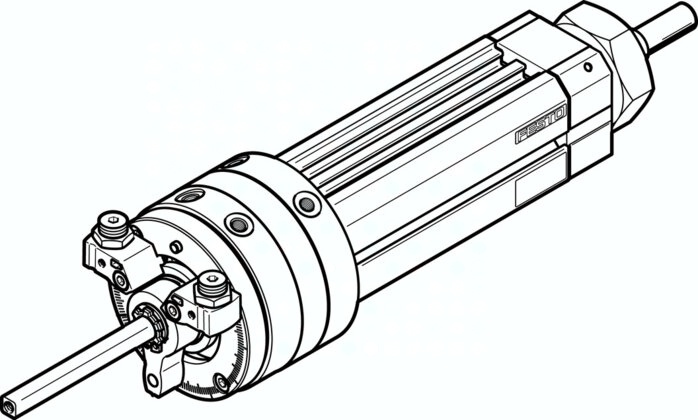

DSL-32-80-270-P-A-S20-B DSL-32-80-270-P-A-S20-B (556519) Schwenk-Lineareinheit
Spezifikationen
Einstellbereich Schwenkwinkel
0 bis 270 DEG
Hub
80 MM
Kolben-Durchmesser
32 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Schwenkwinkel
0 bis 272 DEG
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Feinjustage
-6 DEG
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Betriebsdruck
2,5 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Varianten
Durchgehende, hohle Kolbenstange
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Verdrehsicherung/Führung
gleitgeführt
Umgebungstemperatur
-10 bis 60 GC
Max. Aufprallgeschwindigkeit
0,5 M/S
Theoretische Kraft bei 6 bar, Vorlauf
422,5 N
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Produktgewicht
2.840 G, 3,8 G
Schwenkwinkelspiel
2,00 DEG
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
TPE-U(PU)
Dynamisches Lastmoment
0,80 NM
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Kolbenstange
Vergütungsstahl
Theoretische Kraft bei 6 bar, Rücklauf
294,0 N
Theoretisches Drehmoment bei 6 bar
10,00 NM
Zulässiges Massenträgheitsmoment
0,00017 KG/M2
Gewichtszuschlag pro 10 mm Hub
109 G
Grundgewicht bei 0 mm Hub
2.840 G
Wiederholgenauigkeit
1,0 DEG
