Beschreibung

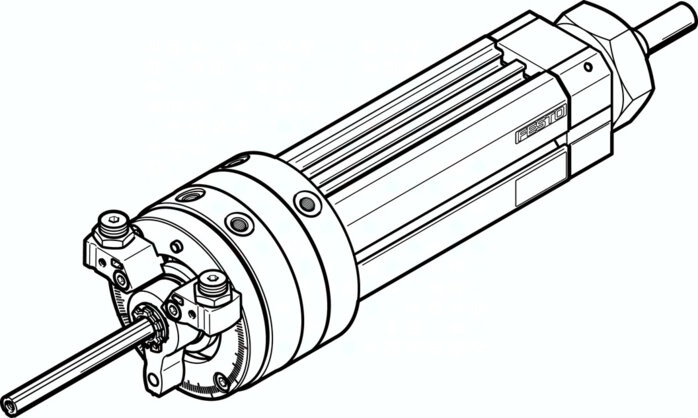

DSL-32-80-270-P-A-S2-KF-B DSL-32-80-270-P-A-S2-KF-B (556708) Schwenk-Lineareinheit
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
32 mm
Einstellbereich Schwenkwinkel
0 bis 270 DEG
Hub
80 MM
Schwenkwinkel
0 bis 272 DEG
Betriebsdruck
2,5 bis 8 BAR
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Feinjustage
-6 DEG
Varianten
durchgehende Kolbenstange
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Wiederholgenauigkeit
1,0 DEG
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Max. Aufprallgeschwindigkeit
0,5 M/S
Verdrehsicherung/Führung
kugelgeführt
Schwenkwinkelspiel
0,05 DEG
Theoretische Kraft bei 6 bar, Rücklauf
294,0 N
Theoretische Kraft bei 6 bar, Vorlauf
403,5 N
Theoretisches Drehmoment bei 6 bar
10,00 NM
Zulässiges Massenträgheitsmoment
0,0021 KG/M2
Dynamisches Lastmoment
1,00 NM
Pneumatischer Anschluss
G1/8
Grundgewicht bei 0 mm Hub
3.120 G
Gewichtszuschlag pro 10 mm Hub
109 G
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Kolbenstange
Vergütungsstahl
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
-10 bis 60 GC
Produktgewicht
3.120 G, 4,2 G
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
