Beschreibung

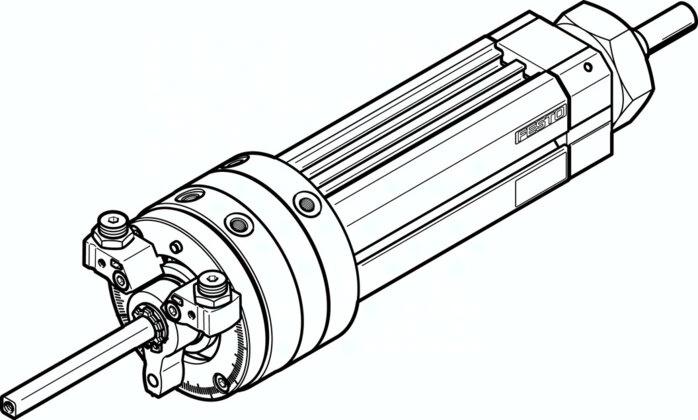

DSL-32-80-270-P-A-S2-B DSL-32-80-270-P-A-S2-B (556516) Schwenk-Lineareinheit
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einstellbereich Schwenkwinkel
0 bis 270 DEG
Kolben-Durchmesser
32 mm
Hub
80 MM
Schwenkwinkel
0 bis 272 DEG
Betriebsdruck
2,5 bis 8 BAR
Funktionsweise
doppeltwirkend
Max. Aufprallgeschwindigkeit
0,5 M/S
Feinjustage
-6 DEG
Umgebungstemperatur
-10 bis 60 GC
Positionserkennung
für Näherungsschalter
Varianten
durchgehende Kolbenstange
Konstruktiver Aufbau
Schwenkflügel
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Wiederholgenauigkeit
1,0 DEG
Theoretische Kraft bei 6 bar, Vorlauf
422,5 N
Einbaulage
beliebig
Verdrehsicherung/Führung
gleitgeführt
Schwenkwinkelspiel
2,00 DEG
Theoretisches Drehmoment bei 6 bar
10,00 NM
Zulässiges Massenträgheitsmoment
0,00017 KG/M2
Gewichtszuschlag pro 10 mm Hub
109 G
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Grundgewicht bei 0 mm Hub
2.840 G
Dynamisches Lastmoment
0,80 NM
Werkstoff Kolbenstange
Vergütungsstahl
Pneumatischer Anschluss
G1/8
Theoretische Kraft bei 6 bar, Rücklauf
294,0 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
2.840 G, 3,9 G
