Beschreibung

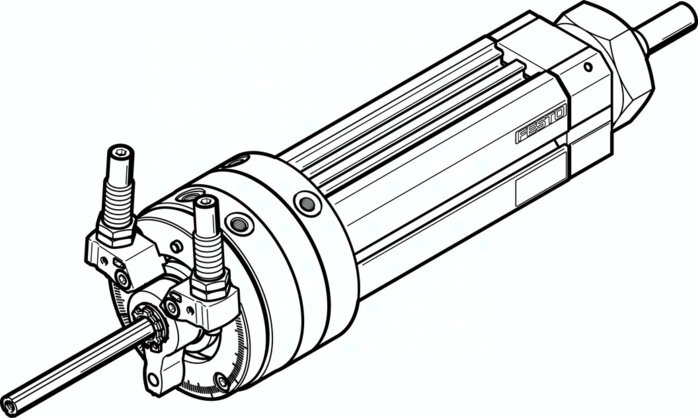

DSL-32-40-270-CC-A-S2-KF-B DSL-32-40-270-CC-A-S2-KF-B (556697) Schwenk-Lineareinheit
Spezifikationen
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Hub
40 MM
Kolben-Durchmesser
32 mm
Dämpfung
CC: Stoßdämpfer beidseitig, P: elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Einbaulage
beliebig
Produktgewicht
3.280 G, 3,8 G
Schwenkwinkel
0 bis 246 DEG
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schwenkflügel
Feinjustage
-3 DEG
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
kugelgeführt
Betriebsdruck
2,5 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-10 bis 60 GC
Wiederholgenauigkeit
0,1 DEG
Max. Aufprallgeschwindigkeit
0,5 M/S
Max. Schwenkfrequenz bei 6 bar
0,7 HZ
Schwenkwinkelspiel
0,05 DEG
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Pneumatischer Anschluss
G1/8
Theoretische Kraft bei 6 bar, Rücklauf
294,0 N
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Dynamisches Lastmoment
1,00 NM
Gewichtszuschlag pro 10 mm Hub
109 G
Werkstoff Dichtungen
TPE-U(PU)
Grundgewicht bei 0 mm Hub
3.280 G
Werkstoff Kolbenstange
Vergütungsstahl
Theoretisches Drehmoment bei 6 bar
10,00 NM
Zulässiges Massenträgheitsmoment
0,00017 KG/M2
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Varianten
durchgehende Kolbenstange
Theoretische Kraft bei 6 bar, Vorlauf
403,5 N
Dämpfungswinkel
12 DEG
