Beschreibung

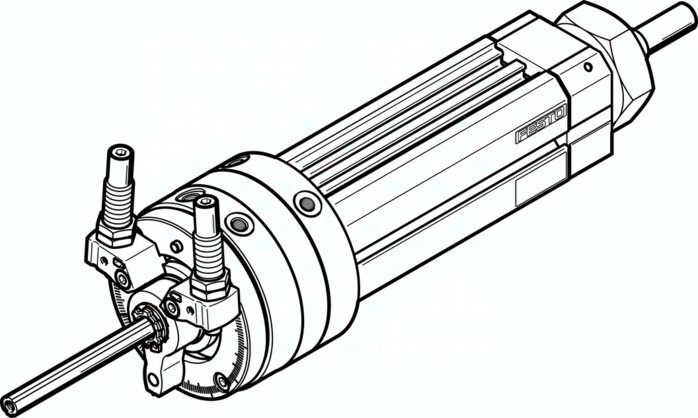

DSL-32-25-270-CC-A-S20-KF-B DSL-32-25-270-CC-A-S20-KF-B (556694) Schwenk-Lineareinheit
Spezifikationen
Dämpfung
CC: Stoßdämpfer beidseitig, P: elastische Dämpfungsringe/-platten beidseitig
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Dämpfungswinkel
12 DEG
Hub
25 MM
Kolben-Durchmesser
32 mm
Schwenkwinkel
0 bis 246 DEG
Funktionsweise
doppeltwirkend
Feinjustage
-3 DEG
Varianten
Durchgehende, hohle Kolbenstange
Einbaulage
beliebig
Betriebsdruck
2,5 bis 8 BAR
Positionserkennung
für Näherungsschalter
Konstruktiver Aufbau
Schwenkflügel
Max. Aufprallgeschwindigkeit
0,5 M/S
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. Schwenkfrequenz bei 6 bar
0,7 HZ
Theoretische Kraft bei 6 bar, Vorlauf
403,5 N
Verdrehsicherung/Führung
kugelgeführt
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwenkwinkelspiel
0,05 DEG
Werkstoff Dichtungen
TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
294,0 N
Wiederholgenauigkeit
0,1 DEG
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Dynamisches Lastmoment
1,00 NM
Pneumatischer Anschluss
G1/8
Theoretisches Drehmoment bei 6 bar
10,00 NM
Umgebungstemperatur
-10 bis 60 GC
Zulässiges Massenträgheitsmoment
0,00017 KG/M2
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Gewichtszuschlag pro 10 mm Hub
109 G
Grundgewicht bei 0 mm Hub
3.280 G
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl
Produktgewicht
3.280 G, 3,7 G
