Beschreibung

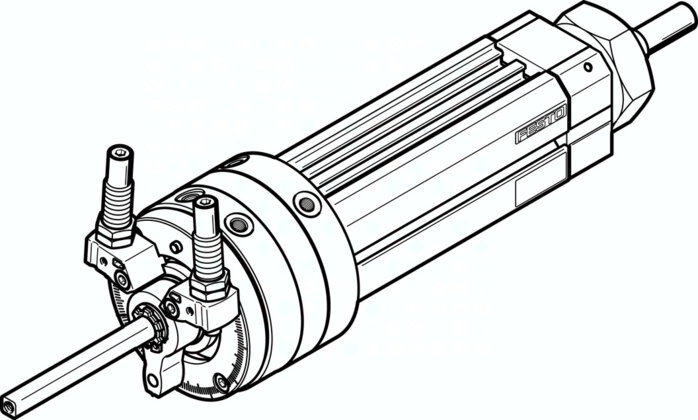

DSL-32-25-270-CC-A-S20-B DSL-32-25-270-CC-A-S20-B (556502) Schwenk-Lineareinheit
Spezifikationen
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Hub
25 MM
Dämpfungswinkel
12 DEG
Kolben-Durchmesser
32 mm
Dämpfung
CC: Stoßdämpfer beidseitig, P: elastische Dämpfungsringe/-platten beidseitig
Schwenkwinkel
0 bis 246 DEG
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Feinjustage
-3 DEG
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Varianten
Durchgehende, hohle Kolbenstange
Verdrehsicherung/Führung
gleitgeführt
Betriebsdruck
2,5 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. Schwenkfrequenz bei 6 bar
0,7 HZ
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Wiederholgenauigkeit
0,1 DEG
Max. Aufprallgeschwindigkeit
0,5 M/S
Theoretisches Drehmoment bei 6 bar
10,00 NM
Umgebungstemperatur
-10 bis 60 GC
Zulässiges Massenträgheitsmoment
0,0021 KG/M2
Schwenkwinkelspiel
2,00 DEG
Theoretische Kraft bei 6 bar, Rücklauf
294,0 N
Theoretische Kraft bei 6 bar, Vorlauf
422,5 N
Gewichtszuschlag pro 10 mm Hub
109 G
Grundgewicht bei 0 mm Hub
3.000 G
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Dynamisches Lastmoment
0,80 NM
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
3.000 G, 3,2 G
