Beschreibung

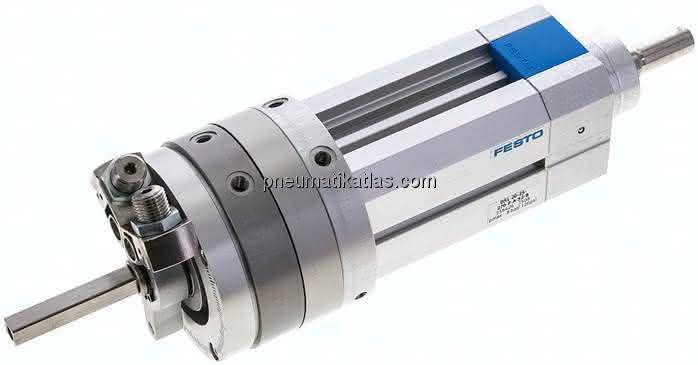

DSL-20-25-270-P-A-S2-B DSL-20-25-270-P-A-S2-B (556426) Schwenk-Lineareinheit
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einstellbereich Schwenkwinkel
0 bis 270 DEG
Kolben-Durchmesser
20 mm
Hub
25 MM
Schwenkwinkel
0 bis 272 DEG
Betriebsdruck
2,5 bis 8 BAR
Feinjustage
-6 DEG
Verdrehsicherung/Führung
gleitgeführt
Funktionsweise
doppeltwirkend
Varianten
durchgehende Kolbenstange
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Max. Aufprallgeschwindigkeit
0,5 M/S
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Schwenkwinkelspiel
2,00 DEG
Wiederholgenauigkeit
1,0 DEG
Theoretische Kraft bei 6 bar, Rücklauf
120,5 N
Theoretische Kraft bei 6 bar, Vorlauf
159,0 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Dynamisches Lastmoment
0,20 NM
Gewichtszuschlag pro 10 mm Hub
52 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
1.050 G
Theoretisches Drehmoment bei 6 bar
2,50 NM
Zulässiges Massenträgheitsmoment
7e-005 KG/M2
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
Vergütungsstahl
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Produktgewicht
1,2 KG
