Beschreibung

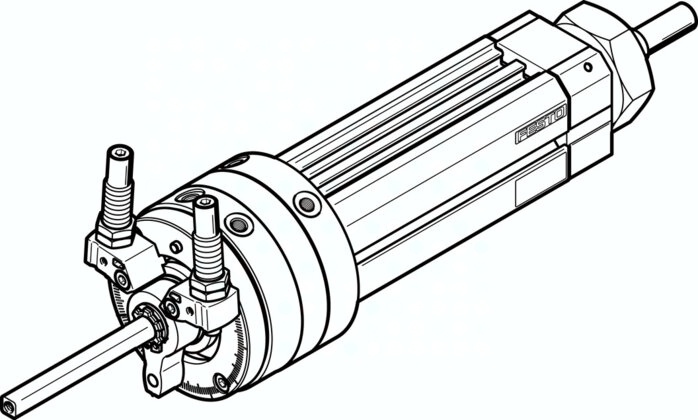

DSL-20-100-270-CC-A-S2-B DSL-20-100-270-CC-A-S2-B (556451) Schwenk-Lineareinheit
Spezifikationen
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Dämpfungswinkel
12 DEG
Hub
100 MM
Kolben-Durchmesser
20 mm
Betriebsdruck
2,5 bis 8 BAR
Dämpfung
CC: Stoßdämpfer beidseitig, P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Schwenkwinkel
0 bis 246 DEG
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Max. Aufprallgeschwindigkeit
0,5 M/S
Feinjustage
-3 DEG
Varianten
durchgehende Kolbenstange
Verdrehsicherung/Führung
gleitgeführt
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
1,0 HZ
Wiederholgenauigkeit
0,1 DEG
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Schwenkwinkelspiel
2,00 DEG
Gewichtszuschlag pro 10 mm Hub
52 G
Theoretisches Drehmoment bei 6 bar
2,50 NM
Theoretische Kraft bei 6 bar, Rücklauf
120,5 N
Theoretische Kraft bei 6 bar, Vorlauf
159,0 N
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Zulässiges Massenträgheitsmoment
0,0012 KG/M2
Grundgewicht bei 0 mm Hub
1.130 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Dynamisches Lastmoment
0,20 NM
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
TPE-U(PU)
Produktgewicht
1,8 KG
