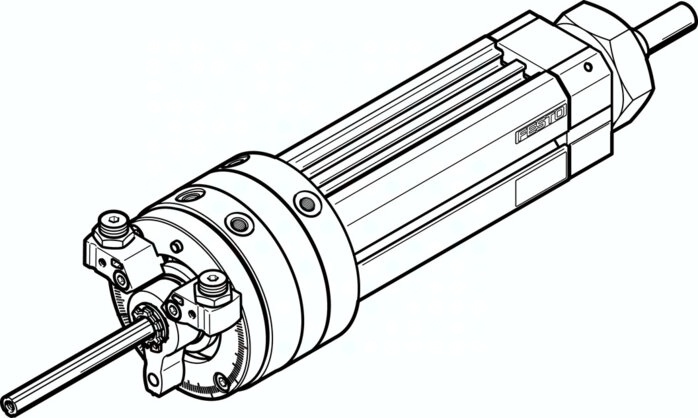

DSL-16-40-270-P-A-S20-KF-B DSL-16-40-270-P-A-S20-KF-B (556591) Schwenk-Lineareinheit
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 270 DEG
Hub
40 MM
Kolben-Durchmesser
16 mm
Konstruktiver Aufbau
Schwenkflügel
Schwenkwinkel
0 bis 272 DEG
Varianten
Durchgehende, hohle Kolbenstange
Betriebsdruck
2,5 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Feinjustage
-6 DEG
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 60 GC
Verdrehsicherung/Führung
kugelgeführt
Max. Aufprallgeschwindigkeit
0,5 M/S
Wiederholgenauigkeit
1,0 DEG
Max. Schwenkfrequenz bei 6 bar
2,0 HZ
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Schwenkwinkelspiel
0,05 DEG
Werkstoff Dichtungen
TPE-U(PU)
Dynamisches Lastmoment
0,17 NM
Theoretische Kraft bei 6 bar, Rücklauf
73,5 N
Theoretische Kraft bei 6 bar, Vorlauf
103,5 N
Theoretisches Drehmoment bei 6 bar
1,25 NM
Zulässiges Massenträgheitsmoment
3.5e-005 KG/M2
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl
Gewichtszuschlag pro 10 mm Hub
33 G
Grundgewicht bei 0 mm Hub
700 G
Produktgewicht
700 G, 0,95 G
