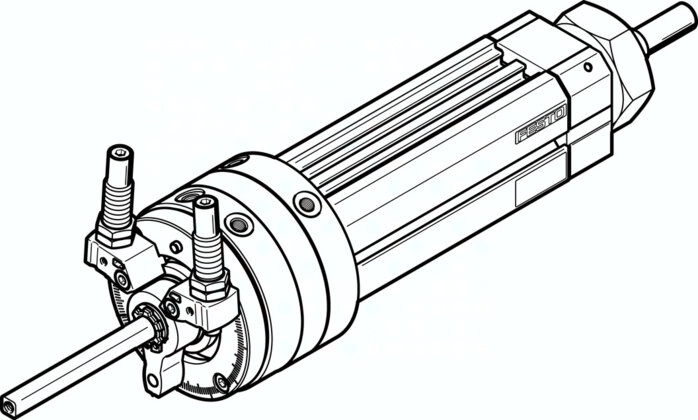

DSL-16-40-270-CC-A-S2-B DSL-16-40-270-CC-A-S2-B (556397) Schwenk-Lineareinheit
Spezifikationen
Dämpfungswinkel
15 DEG
Hub
40 MM
Kolben-Durchmesser
16 mm
Betriebsdruck
2,5 bis 8 BAR
Dämpfung
CC: Stoßdämpfer beidseitig, P: elastische Dämpfungsringe/-platten beidseitig
Einstellbereich Schwenkwinkel
0 bis 246 DEG
Schwenkwinkel
0 bis 246 DEG
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Max. Aufprallgeschwindigkeit
0,5 M/S
Feinjustage
-3 DEG
Varianten
durchgehende Kolbenstange
Verdrehsicherung/Führung
gleitgeführt
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
1,5 HZ
Wiederholgenauigkeit
0,1 DEG
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Schwenkwinkelspiel
2,00 DEG
Gewichtszuschlag pro 10 mm Hub
33 G
Theoretisches Drehmoment bei 6 bar
1,25 NM
Theoretische Kraft bei 6 bar, Rücklauf
73,5 N
Theoretische Kraft bei 6 bar, Vorlauf
102,5 N
Zulässiges Massenträgheitsmoment
0,0007 KG/M2
Grundgewicht bei 0 mm Hub
700 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Dynamisches Lastmoment
0,10 NM
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-10 bis 60 GC
Befestigungsart
geklemmt in T-Nut, mit Außengewinde, wahlweise:
Pneumatischer Anschluss
M5
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Dichtungen
TPE-U(PU)
Produktgewicht
0,8 KG
