Beschreibung

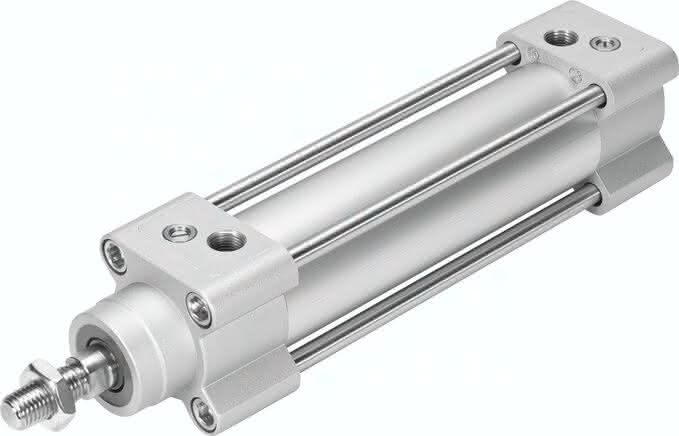

DSBG-63-250-PPVA-N3 DSBG-63-250-PPVA-N3 (1646748) Normzylinder
Spezifikationen
Hub
250 MM
Kolben- durchmesser
63 mm
Kolbenstangengewinde
M16x1,5
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Entspricht Norm
ISO 15552
Betriebsdruck
0,4 bis 12 BAR
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr, Zugstange
Werkstoff Lager
POM
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Aufprallenergie in den Endlagen
1,3 J
Theoretische Kraft bei 6 bar, Rücklauf
1.682 N
Theoretische Kraft bei 6 bar, Vorlauf
1870 N
Bewegte Masse bei 0 mm Hub
430 G
Gewichtszuschlag pro 10 mm Hub
55 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
1.740 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
25 G
Pneumatischer Anschluss
G3/8
Werkstoff Deckel
Alu-Druckguss, beschichtet
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Kolbenstange
hochlegierter Stahl
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
LABS-Konformität
22 MM
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Mutter
Stahl verzinkt
Werkstoffhinweis
RoHS konform
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl, verzinkt
Werkstoff Pufferdichtung
hochlegierter Stahl
Werkstoffhinweis-1
TPE-U(PU)
Produktgewicht
3,1 KG
