Beschreibung

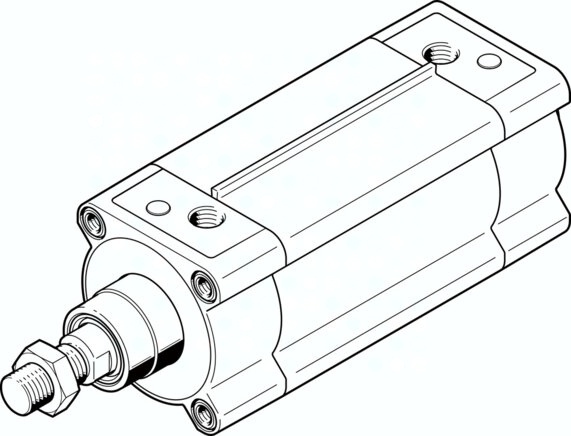

DSBF-C-80-500-PPSA-N3-R DSBF-C-80-500-PPSA-N3-R (1781072) Normzylinder
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Hub
500 MM
Kolben-Durchmesser
80 mm
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Betriebsdruck
0,4 bis 12 BAR
Kolbenstangengewinde
M20x1,5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangenende
Außengewinde
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
3 - starke Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
RoHS konform
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Aufprallenergie in den Endlagen
1,8 J
Dämpfungslänge
31 MM
Werkstoff Kolben
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Rücklauf
2.721 N
Theoretische Kraft bei 6 bar, Vorlauf
3.016 N
Werkstoff Bundschraube
Stahl verzinkt
Zuschlag bewegte Masse pro 10 mm Hub
39 G
Werkstoff Kolbendichtung
TPE-U(PU)
Pneumatischer Anschluss
G3/8
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferdichtung
TPE-U(PU)
Werkstoff Pufferkolben
POM
Bewegte Masse bei 0 mm Hub
800 G
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Alu-Knetlegierung, eloxiert
Werkstoff Mutter
hochlegierter Stahl rostfrei
Gewichtszuschlag pro 10 mm Hub
95 G
Werkstoff Lager
POM
Grundgewicht bei 0 mm Hub
3.131 G
Produktgewicht
8 KG
