Beschreibung

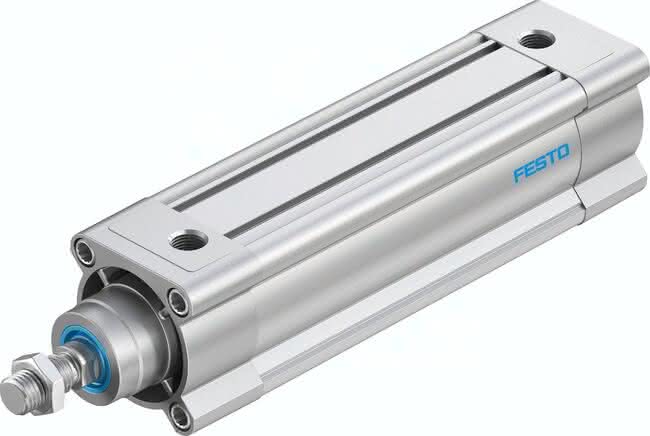

DSBC-63-160-PPSA-N3 DSBC-63-160-PPSA-N3 (1383638) Normzylinder
Spezifikationen
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Hub
160 MM
Kolben- durchmesser
63 mm
Betriebsdruck
0,4 bis 12 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Kolbenstangengewinde
M16x1,5
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangenende
Außengewinde
LABS-Konformität
22 MM
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Entspricht Norm
ISO 15552
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Aufprallenergie in den Endlagen
1,3 J
Bewegte Masse bei 0 mm Hub
430 G
Gewichtszuschlag pro 10 mm Hub
62 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
25 G
Theoretische Kraft bei 6 bar, Rücklauf
1.682 N
Theoretische Kraft bei 6 bar, Vorlauf
1.870 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
1.740 G
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Pufferkolben
POM
Pneumatischer Anschluss
G3/8
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis-1
TPE-U(PU)
Produktgewicht
2,6 KG
