Beschreibung

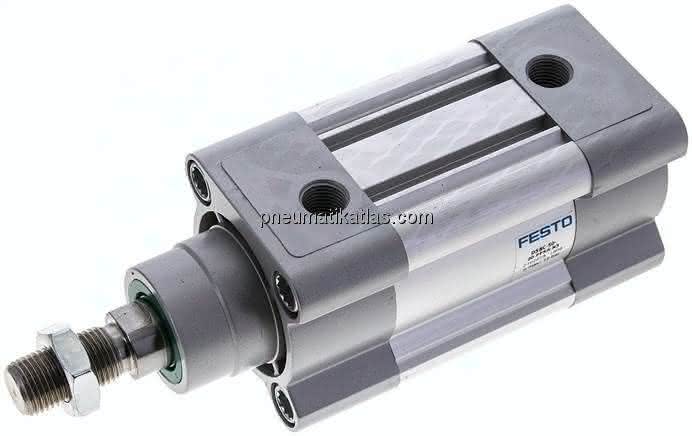

DSBC-50-20-PPSA-N3 DSBC-50-20-PPSA-N3 (2102628) Normzylinder
Spezifikationen
Entspricht Norm
ISO 15552
Hub
20 MM
Kolben- durchmesser
50 mm
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangengewinde
M16x1,5
Einbaulage
beliebig
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
TPE-U(PU)
Kolbenstangenende
Außengewinde
Werkstoff Lager
POM
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Varianten
einseitige Kolbenstange
Betriebsdruck
0,4 bis 12 BAR
Funktionsweise
doppeltwirkend
LABS-Konformität
22 MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
1,0 J
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
25 G
Theoretische Kraft bei 6 bar, Rücklauf
990 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
1.190 G
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Deckel
Alu-Druckguss, beschichtet
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Werkstoff Kolbendichtung
TPE-U(PU)
Bewegte Masse bei 0 mm Hub
365 G
Werkstoff Kolben
Aluminium-Knetlegierung
Gewichtszuschlag pro 10 mm Hub
56 G
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Pneumatischer Anschluss
G1/4
Produktgewicht
1,3 KG
