Beschreibung

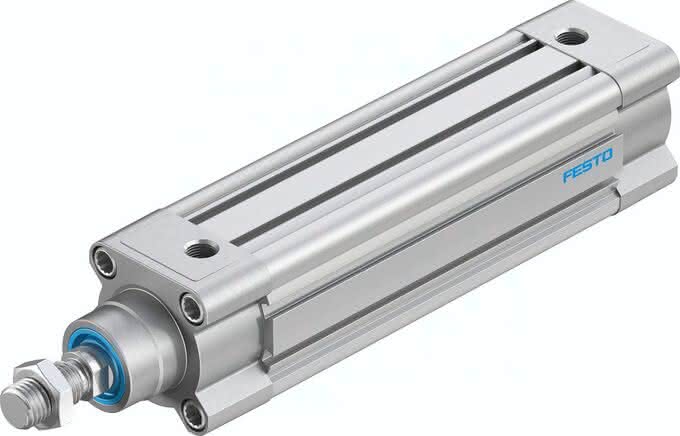

DSBC-50-150-D3-PPSA-N3 DSBC-50-150-D3-PPSA-N3 (3659501) Normzylinder
Spezifikationen
Hub
150 MM
Kolben- durchmesser
50 mm
Kolbenstangengewinde
M16x1,5
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
22 MM
Positionserkennung
für Näherungsschalter
Betriebsdruck
0,4 bis 12 BAR
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
1,0 J
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
990 N
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Pneumatischer Anschluss
G1/4
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbendichtung
TPE-U(PU)
Bewegte Masse bei 0 mm Hub
365 G
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Gewichtszuschlag pro 10 mm Hub
56 G
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
1.190 G
Werkstoff Pufferkolben
POM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
25 G
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
2,2 KG
