Beschreibung

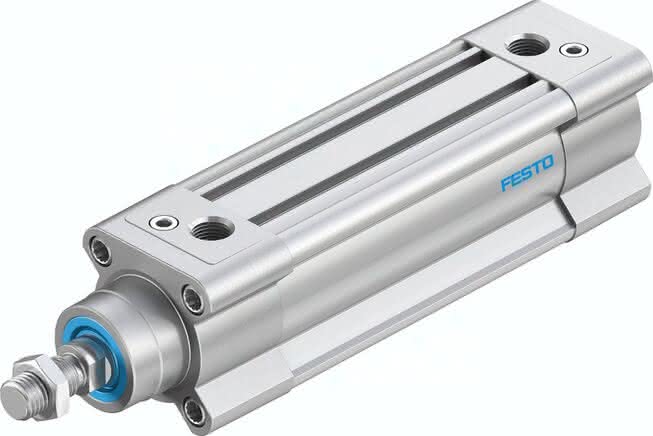

DSBC-40-80-PPVA-N3 DSBC-40-80-PPVA-N3 (1376659) Normzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
40 mm
Kolbenstangengewinde
M12x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Werkstoff Lager
POM
Positionserkennung
für Näherungsschalter
Betriebsdruck
0,6 bis 12 BAR
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,7 J
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/4
Bewegte Masse bei 0 mm Hub
205 G
Werkstoffhinweis
RoHS konform
Gewichtszuschlag pro 10 mm Hub
37 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
740 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
16 G
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 6 bar, Rücklauf
633 N
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
LABS-Konformität
19 MM
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
1 KG
