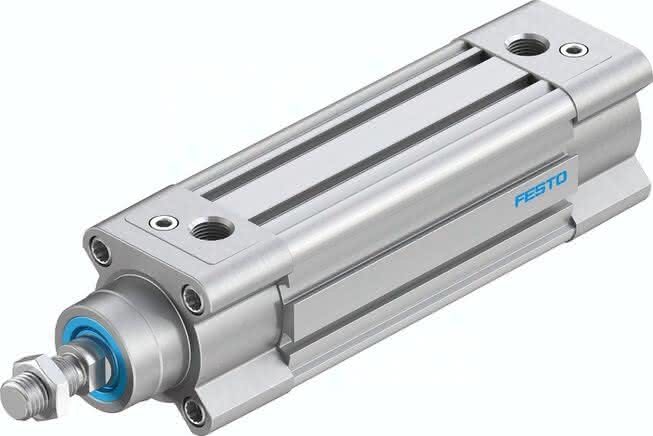

DSBC-40-80-D3-PPVA-N3

(3660622) Normzylinder

Ausgabe: 1 StückEAN: 4052568273217Artikelnummer: K1807554

DSBC-40-80-D3-PPVA-N3 (3660622) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-40-80-D3-PPVA-N3 DSBC-40-80-D3-PPVA-N3 (3660622) Normzylinder

Spezifikationen

Hub

80 MM

Kolben- durchmesser

40 mm

Kolbenstangengewinde

M12x1,25

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Einbaulage

beliebig

Entspricht Norm

ISO 15552

Betriebsdruck

0,6 bis 12 BAR

Kolbenstangenende

Außengewinde

Werkstoffhinweis

RoHS konform

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff Deckel

Alu-Druckguss, beschichtet

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Aufprallenergie in den Endlagen

0,7 J

LABS-Konformität

19 MM

Theoretische Kraft bei 6 bar, Rücklauf

633 N

Bewegte Masse bei 0 mm Hub

205 G

Gewichtszuschlag pro 10 mm Hub

37 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

740 G

Pneumatischer Anschluss

G1/4

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

16 G

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Werkstoffhinweis-1

TPE-U(PU)

Theoretische Kraft bei 6 bar, Vorlauf

754 N

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Pufferkolben

POM

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Mutter

Stahl verzinkt

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Produktgewicht

1,1 KG
