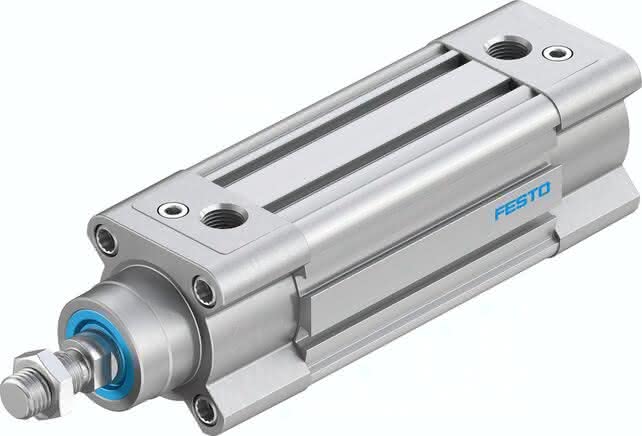

DSBC-40-60-D3-PPVA-N3

(3660620) Normzylinder

Ausgabe: 1 StückEAN: 4052568273194Artikelnummer: K1807552

DSBC-40-60-D3-PPVA-N3 (3660620) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-40-60-D3-PPVA-N3 DSBC-40-60-D3-PPVA-N3 (3660620) Normzylinder

Spezifikationen

Hub

60 MM

Kolben- durchmesser

40 mm

Kolbenstangengewinde

M12x1,25

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Werkstoff Lager

POM

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Betriebsdruck

0,6 bis 12 BAR

Einbaulage

beliebig

Entspricht Norm

ISO 15552

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Pneumatischer Anschluss

G1/4

Aufprallenergie in den Endlagen

0,7 J

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 6 bar, Rücklauf

633 N

Gewichtszuschlag pro 10 mm Hub

37 G

Theoretische Kraft bei 6 bar, Vorlauf

754 N

Bewegte Masse bei 0 mm Hub

205 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

740 G

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

16 G

LABS-Konformität

19 MM

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoffhinweis

RoHS konform

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Werkstoff Pufferkolben

POM

Werkstoff Mutter

Stahl verzinkt

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Werkstoffhinweis-1

TPE-U(PU)

Produktgewicht

1 KG
