Beschreibung

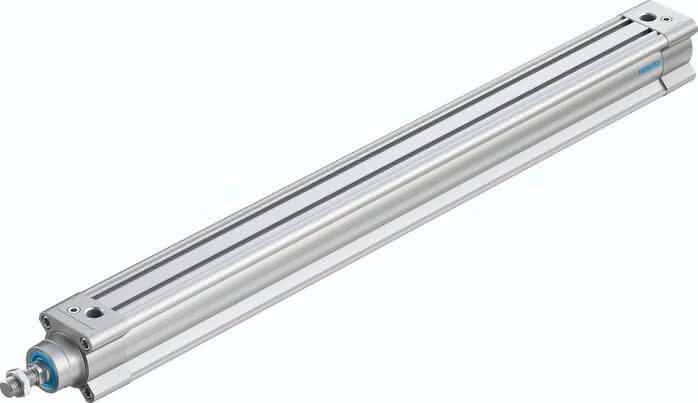

DSBC-40-500-PPVA-N3 DSBC-40-500-PPVA-N3 (1376667) Normzylinder
Spezifikationen
Hub
500 MM
Kolben- durchmesser
40 mm
Kolbenstangengewinde
M12x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Betriebsdruck
0,6 bis 12 BAR
Entspricht Norm
ISO 15552
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,7 J
Theoretische Kraft bei 6 bar, Rücklauf
633 N
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
754 N
LABS-Konformität
19 MM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
740 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
16 G
Pneumatischer Anschluss
G1/4
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Bewegte Masse bei 0 mm Hub
205 G
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Gewichtszuschlag pro 10 mm Hub
37 G
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoffhinweis-1
TPE-U(PU)
Produktgewicht
2,5 KG
