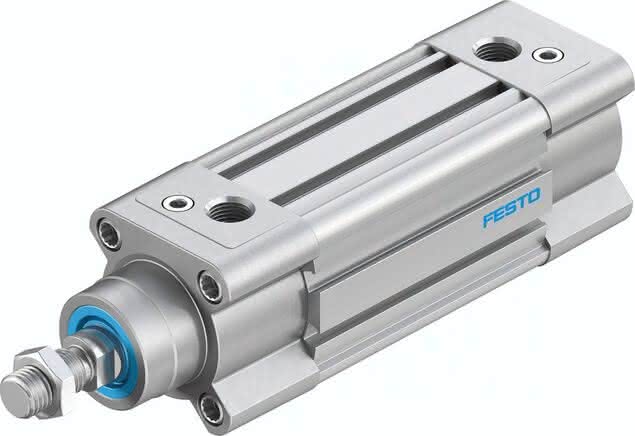

DSBC-40-50-D3-PPVA-N3

(3660619) Normzylinder

Ausgabe: 1 StückEAN: 4052568273187Artikelnummer: K1807551

DSBC-40-50-D3-PPVA-N3 (3660619) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-40-50-D3-PPVA-N3 DSBC-40-50-D3-PPVA-N3 (3660619) Normzylinder

Spezifikationen

Hub

50 MM

Kolbenstangengewinde

M12x1,25

LABS-Konformität

19 MM

Kolben- durchmesser

40 mm

Werkstoffhinweis

RoHS konform

Betriebsdruck

0,6 bis 12 BAR

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Einbaulage

beliebig

Entspricht Norm

ISO 15552

Kolbenstangenende

Außengewinde

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Aufprallenergie in den Endlagen

0,7 J

Pneumatischer Anschluss

G1/4

Bewegte Masse bei 0 mm Hub

205 G

Gewichtszuschlag pro 10 mm Hub

37 G

Theoretische Kraft bei 6 bar, Rücklauf

633 N

Theoretische Kraft bei 6 bar, Vorlauf

754 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

740 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

16 G

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Kolbenstange

hochlegierter Stahl

Varianten

einseitige Kolbenstange

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoffhinweis-1

TPE-U(PU)

Werkstoff Pufferkolben

POM

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Mutter

Stahl verzinkt

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Produktgewicht

1 KG
