DSBC-40-400-PPSA-N3

(1376913) Normzylinder

Ausgabe: 1 StückEAN: 4052568231903Artikelnummer: K1800145

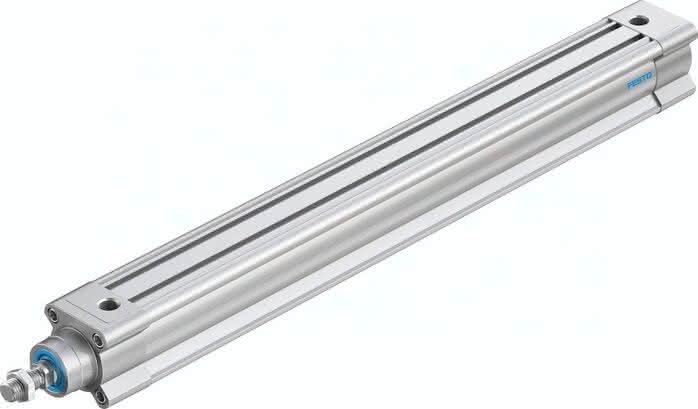

DSBC-40-400-PPSA-N3 (1376913) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-40-400-PPSA-N3 DSBC-40-400-PPSA-N3 (1376913) Normzylinder

Spezifikationen

Hub

400 MM

Kolben- durchmesser

40 mm

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Kolbenstangengewinde

M12x1,25

Dämpfung

PPS: selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Werkstoffhinweis

RoHS konform

Entspricht Norm

ISO 15552

Kolbenstangenende

Außengewinde

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Betriebsdruck

0,6 bis 12 BAR

Funktionsweise

doppeltwirkend

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Aufprallenergie in den Endlagen

0,7 J

LABS-Konformität

19 MM

Theoretische Kraft bei 6 bar, Rücklauf

633 N

Theoretische Kraft bei 6 bar, Vorlauf

754 N

Bewegte Masse bei 0 mm Hub

205 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

740 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

16 G

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Pneumatischer Anschluss

G1/4

Gewichtszuschlag pro 10 mm Hub

37 G

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoffhinweis-1

TPE-U(PU)

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Pufferkolben

POM

Werkstoff Mutter

Stahl verzinkt

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Produktgewicht

2,2 KG
