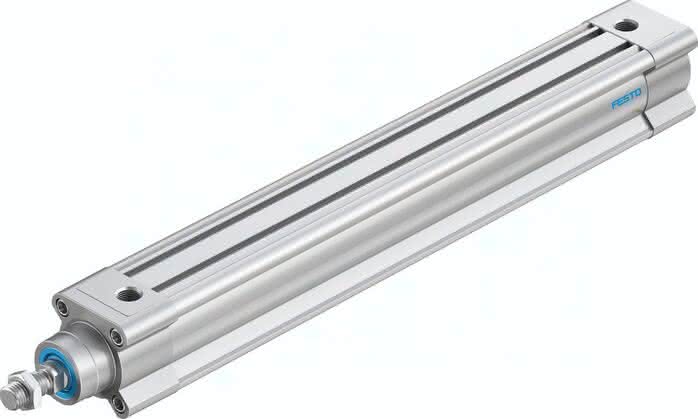

DSBC-40-300-PPSA-N3

(2123785) Normzylinder

Ausgabe: 1 StückEAN: 4052568251901Artikelnummer: K1800118

DSBC-40-300-PPSA-N3 (2123785) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-40-300-PPSA-N3 DSBC-40-300-PPSA-N3 (2123785) Normzylinder

Spezifikationen

Einbaulage

beliebig

Kolben- durchmesser

40 mm

Hub

300 MM

Kolbenstangengewinde

M12x1,25

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Dämpfung

PPS: selbsteinstellende pneumatische Endlagendämpfung

Varianten

einseitige Kolbenstange

Werkstoffhinweis

RoHS konform

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Kolbenstangenende

Außengewinde

Betriebsdruck

0,6 bis 12 BAR

Funktionsweise

doppeltwirkend

Entspricht Norm

ISO 15552

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

LABS-Konformität

19 MM

Aufprallenergie in den Endlagen

0,7 J

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 6 bar, Rücklauf

633 N

Gewichtszuschlag pro 10 mm Hub

37 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

740 G

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Pneumatischer Anschluss

G1/4

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoffhinweis-1

TPE-U(PU)

Theoretische Kraft bei 6 bar, Vorlauf

754 N

Werkstoff Kolbendichtung

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

16 G

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Pufferkolben

POM

Bewegte Masse bei 0 mm Hub

205 G

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Mutter

Stahl verzinkt

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Werkstoff Kolben

Aluminium-Knetlegierung

Werkstoff Lager

POM

Produktgewicht

1,8 KG
