Beschreibung

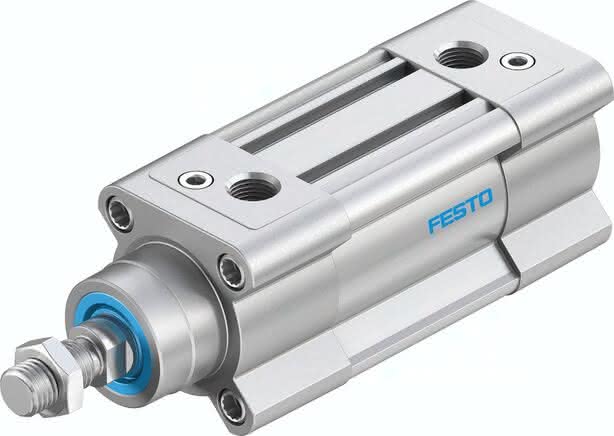

DSBC-40-20-PPVA-N3 DSBC-40-20-PPVA-N3 (2123166) Normzylinder
Spezifikationen
Entspricht Norm
ISO 15552
Hub
20 MM
Kolben- durchmesser
40 mm
Kolbenstangengewinde
M12x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Werkstoff Lager
POM
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Außengewinde
Betriebsdruck
0,6 bis 12 BAR
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
19 MM
Aufprallenergie in den Endlagen
0,7 J
Bewegte Masse bei 0 mm Hub
205 G
Theoretische Kraft bei 6 bar, Rücklauf
633 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
740 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
16 G
Gewichtszuschlag pro 10 mm Hub
37 G
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Pneumatischer Anschluss
G1/4
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Pufferkolben
POM
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
0,8 KG
