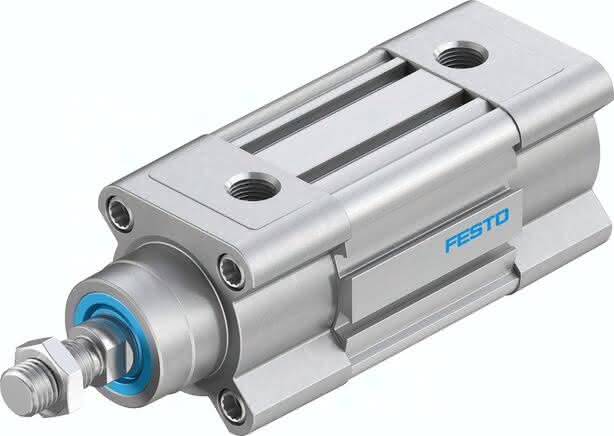

DSBC-40-20-D3-PPSA-N3

(3660759) Normzylinder

Ausgabe: 1 StückEAN: 4052568273309Artikelnummer: K1807563

DSBC-40-20-D3-PPSA-N3 (3660759) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-40-20-D3-PPSA-N3 DSBC-40-20-D3-PPSA-N3 (3660759) Normzylinder

Spezifikationen

Hub

20 MM

Kolben- durchmesser

40 mm

Einbaulage

beliebig

Kolbenstangengewinde

M12x1,25

Dämpfung

PPS: selbsteinstellende pneumatische Endlagendämpfung

Entspricht Norm

ISO 15552

Werkstoffhinweis

RoHS konform

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Betriebsdruck

0,6 bis 12 BAR

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Aufprallenergie in den Endlagen

0,7 J

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Theoretische Kraft bei 6 bar, Rücklauf

633 N

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

740 G

Werkstoff Deckel

Alu-Druckguss, beschichtet

Theoretische Kraft bei 6 bar, Vorlauf

754 N

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Mutter

Stahl verzinkt

Bewegte Masse bei 0 mm Hub

205 G

Werkstoff Kolben

Aluminium-Knetlegierung

Gewichtszuschlag pro 10 mm Hub

37 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

16 G

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Pufferkolben

POM

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

LABS-Konformität

19 MM

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Werkstoffhinweis-1

TPE-U(PU)

Pneumatischer Anschluss

G1/4

Produktgewicht

0,85 KG
