Beschreibung

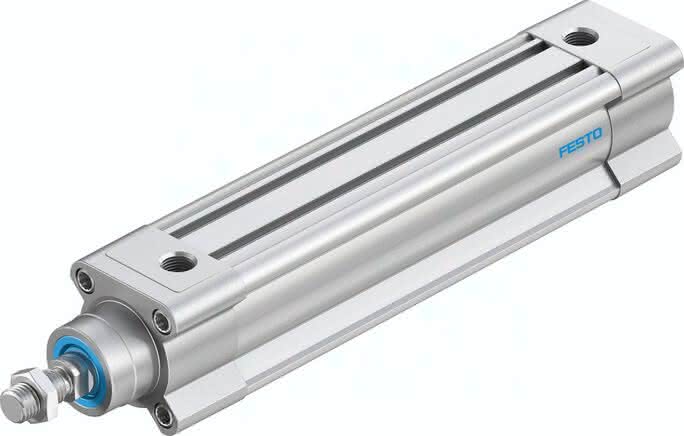

DSBC-40-150-PPSA-N3 DSBC-40-150-PPSA-N3 (2123784) Normzylinder
Spezifikationen
Entspricht Norm
ISO 15552
Hub
150 MM
Kolbenstangengewinde
M12x1,25
Kolben- durchmesser
40 mm
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Werkstoff Lager
POM
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsdruck
0,6 bis 12 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
19 MM
Bewegte Masse bei 0 mm Hub
205 G
Aufprallenergie in den Endlagen
0,7 J
Gewichtszuschlag pro 10 mm Hub
37 G
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Theoretische Kraft bei 6 bar, Rücklauf
633 N
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbendichtung
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
740 G
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
16 G
Pneumatischer Anschluss
G1/4
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Pufferkolben
POM
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
1,3 KG
