Beschreibung

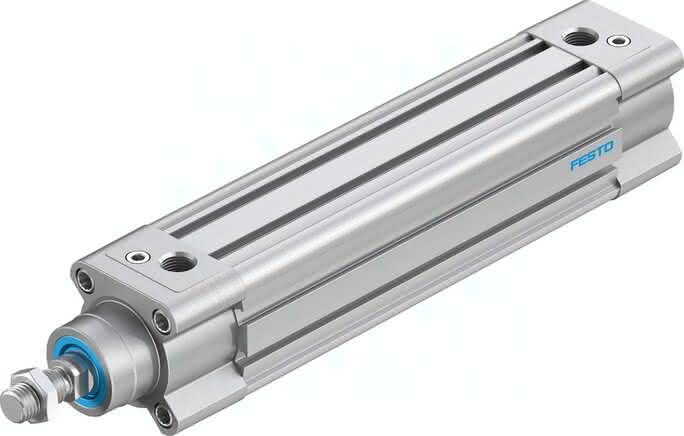

DSBC-40-150-D3-PPVA-N3 DSBC-40-150-D3-PPVA-N3 (3660625) Normzylinder
Spezifikationen
Hub
150 MM
Kolben- durchmesser
40 mm
Kolbenstangengewinde
M12x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Betriebsdruck
0,6 bis 12 BAR
Entspricht Norm
ISO 15552
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Pneumatischer Anschluss
G1/4
LABS-Konformität
19 MM
Aufprallenergie in den Endlagen
0,7 J
Theoretische Kraft bei 6 bar, Rücklauf
633 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Bewegte Masse bei 0 mm Hub
205 G
Gewichtszuschlag pro 10 mm Hub
37 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
740 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
16 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
hochlegierter Stahl
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Pufferkolben
POM
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis
RoHS konform
Produktgewicht
1,4 KG
