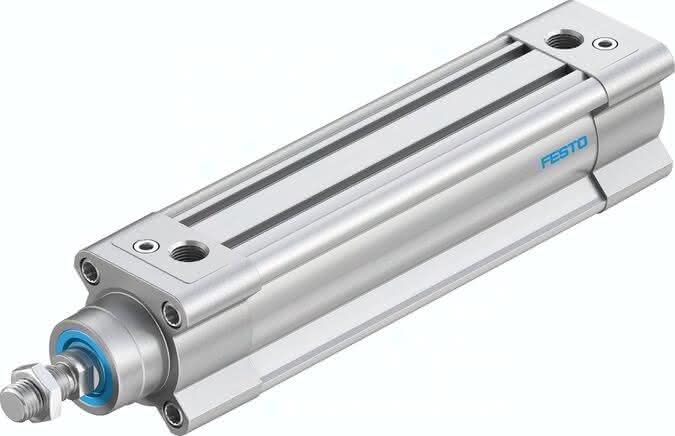

DSBC-40-125-PPVA-N3

(1376661) Normzylinder

Ausgabe: 1 StückEAN: 4052568016722Artikelnummer: K1800094

DSBC-40-125-PPVA-N3 (1376661) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-40-125-PPVA-N3 DSBC-40-125-PPVA-N3 (1376661) Normzylinder

Spezifikationen

Hub

125 MM

Kolben- durchmesser

40 mm

Kolbenstangengewinde

M12x1,25

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Betriebsdruck

0,6 bis 12 BAR

Entspricht Norm

ISO 15552

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Pneumatischer Anschluss

G1/4

LABS-Konformität

19 MM

Aufprallenergie in den Endlagen

0,7 J

Theoretische Kraft bei 6 bar, Rücklauf

633 N

Theoretische Kraft bei 6 bar, Vorlauf

754 N

Bewegte Masse bei 0 mm Hub

205 G

Gewichtszuschlag pro 10 mm Hub

37 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

740 G

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

16 G

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Werkstoff Kolbenstange

hochlegierter Stahl

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Pufferkolben

POM

Werkstoffhinweis-1

TPE-U(PU)

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Mutter

Stahl verzinkt

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Werkstoffhinweis

RoHS konform

Produktgewicht

1,2 KG
