Beschreibung

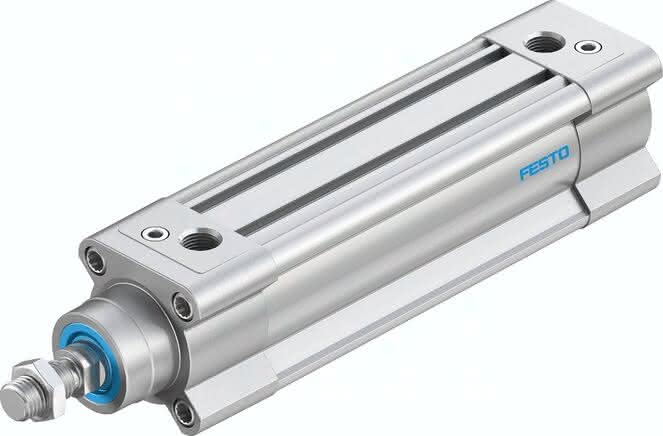

DSBC-40-100-PPVA-N3 DSBC-40-100-PPVA-N3 (1376660) Normzylinder
Spezifikationen
Hub
100 MM
Kolben- durchmesser
40 mm
Kolbenstangengewinde
M12x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsdruck
0,6 bis 12 BAR
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,7 J
LABS-Konformität
19 MM
Theoretische Kraft bei 6 bar, Rücklauf
633 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Bewegte Masse bei 0 mm Hub
205 G
Gewichtszuschlag pro 10 mm Hub
37 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
740 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
16 G
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/4
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
1,1 KG
