Beschreibung

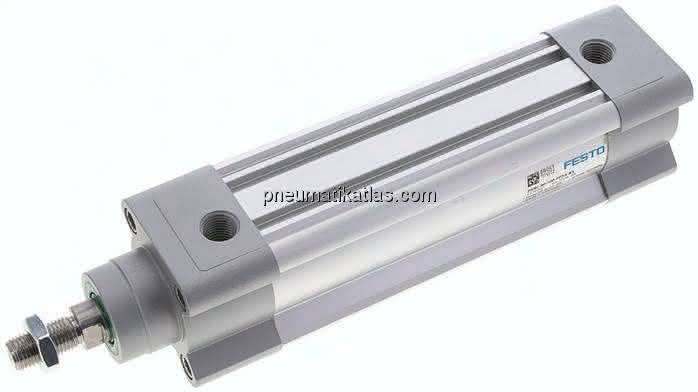

DSBC-40-100-PPSA-N3 DSBC-40-100-PPSA-N3 (1376907) Normzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Hub
100 MM
Kolbenstangengewinde
M12x1,25
Kolben- durchmesser
40 mm
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Einbaulage
beliebig
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
LABS-Konformität
19 MM
Werkstoff Lager
POM
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoffhinweis
RoHS konform
Funktionsweise
doppeltwirkend
Bewegte Masse bei 0 mm Hub
205 G
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,7 J
Gewichtszuschlag pro 10 mm Hub
37 G
Werkstoffhinweis-1
TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
633 N
Theoretische Kraft bei 6 bar, Vorlauf
754 N
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbendichtung
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
740 G
Werkstoff Kolben
Aluminium-Knetlegierung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
16 G
Pneumatischer Anschluss
G1/4
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Betriebsdruck
0,6 bis 12 BAR
Produktgewicht
1,1 KG
