Beschreibung

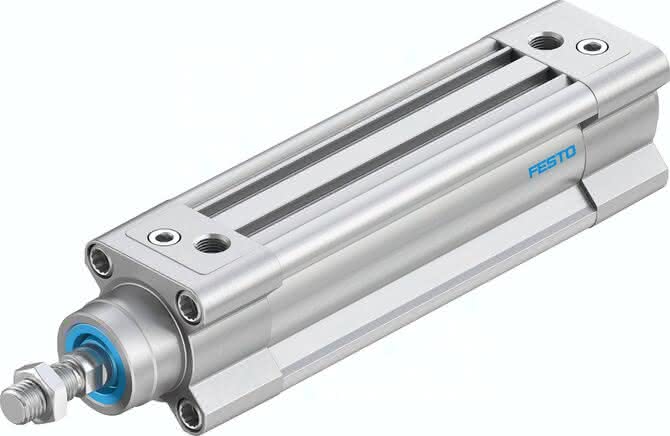

DSBC-32-80-PPVA-N3 DSBC-32-80-PPVA-N3 (1376425) Normzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
32 mm
Kolbenstangengewinde
M10x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsdruck
0,6 bis 12 BAR
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,4 J
LABS-Konformität
17 MM
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Bewegte Masse bei 0 mm Hub
110 G
Gewichtszuschlag pro 10 mm Hub
27 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
465 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
9 G
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
0,65 KG
