Beschreibung

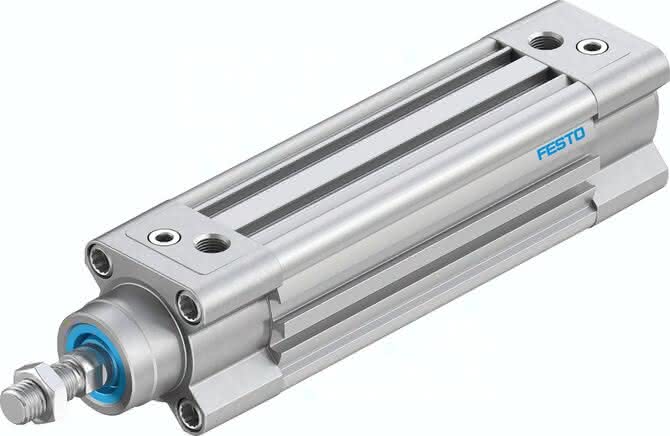

DSBC-32-80-D3-PPVA-N3 DSBC-32-80-D3-PPVA-N3 (3656518) Normzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
32 mm
Kolbenstangengewinde
M10x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Betriebsdruck
0,6 bis 12 BAR
Entspricht Norm
ISO 15552
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Pneumatischer Anschluss
G1/8
LABS-Konformität
17 MM
Aufprallenergie in den Endlagen
0,4 J
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Bewegte Masse bei 0 mm Hub
110 G
Gewichtszuschlag pro 10 mm Hub
27 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
465 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
9 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
hochlegierter Stahl
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Pufferkolben
POM
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis
RoHS konform
Produktgewicht
0,7 KG
