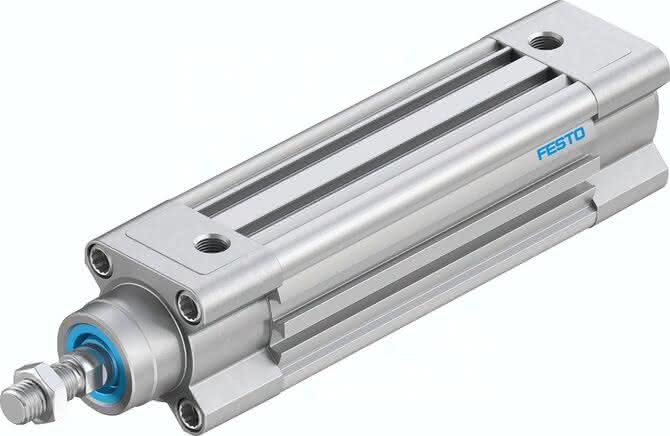

DSBC-32-80-D3-PPSA-N3

(3659381) Normzylinder

Ausgabe: 1 StückEAN: 4052568272692Artikelnummer: K1807502

DSBC-32-80-D3-PPSA-N3 (3659381) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-32-80-D3-PPSA-N3 DSBC-32-80-D3-PPSA-N3 (3659381) Normzylinder

Spezifikationen

Entspricht Norm

ISO 15552

Hub

80 MM

Kolben- durchmesser

32 mm

Kolbenstangengewinde

M10x1,25

Dämpfung

PPS: selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Werkstoff Lager

POM

Positionserkennung

für Näherungsschalter

Kolbenstangenende

Außengewinde

Betriebsdruck

0,6 bis 12 BAR

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

17 MM

Aufprallenergie in den Endlagen

0,4 J

Bewegte Masse bei 0 mm Hub

110 G

Theoretische Kraft bei 6 bar, Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

465 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

9 G

Gewichtszuschlag pro 10 mm Hub

27 G

Theoretische Kraft bei 6 bar, Vorlauf

483 N

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Pneumatischer Anschluss

G1/8

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Werkstoffhinweis

RoHS konform

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Pufferkolben

POM

Werkstoffhinweis-1

TPE-U(PU)

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Mutter

Stahl verzinkt

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Produktgewicht

0,7 KG
