Beschreibung

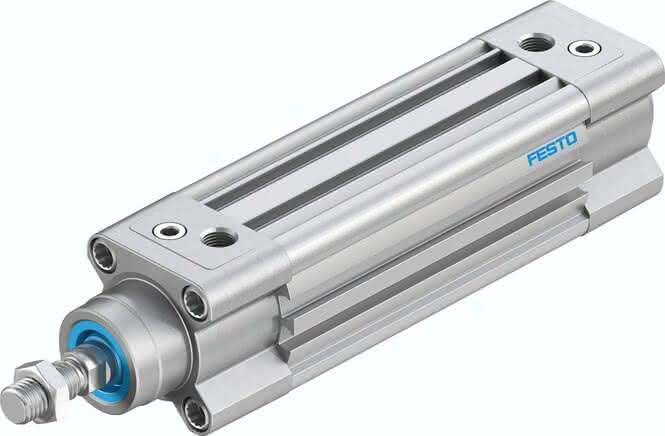

DSBC-32-70-D3-PPVA-N3 DSBC-32-70-D3-PPVA-N3 (3656517) Normzylinder
Spezifikationen
Hub
70 MM
Kolben- durchmesser
32 mm
LABS-Konformität
17 MM
Kolbenstangengewinde
M10x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Werkstoffhinweis
RoHS konform
Entspricht Norm
ISO 15552
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Betriebsdruck
0,6 bis 12 BAR
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Varianten
einseitige Kolbenstange
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Aufprallenergie in den Endlagen
0,4 J
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
465 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
9 G
Bewegte Masse bei 0 mm Hub
110 G
Gewichtszuschlag pro 10 mm Hub
27 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Einbaulage
beliebig
Werkstoffhinweis-1
TPE-U(PU)
Pneumatischer Anschluss
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,7 KG
