Beschreibung

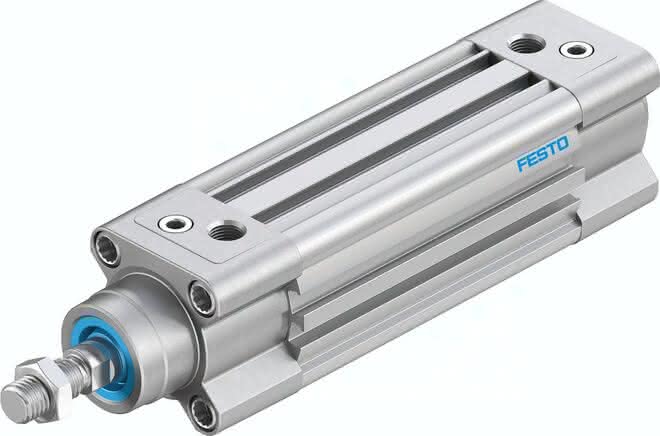

DSBC-32-60-D3-PPVA-N3 DSBC-32-60-D3-PPVA-N3 (3656516) Normzylinder
Spezifikationen
Hub
60 MM
Kolben- durchmesser
32 mm
Kolbenstangengewinde
M10x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Betriebsdruck
0,6 bis 12 BAR
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Aufprallenergie in den Endlagen
0,4 J
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
LABS-Konformität
17 MM
Werkstoff Kolben
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Pneumatischer Anschluss
G1/8
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
465 G
Werkstoff Kolbendichtung
TPE-U(PU)
Bewegte Masse bei 0 mm Hub
110 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
9 G
Gewichtszuschlag pro 10 mm Hub
27 G
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis
RoHS konform
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
0,7 KG
