Beschreibung

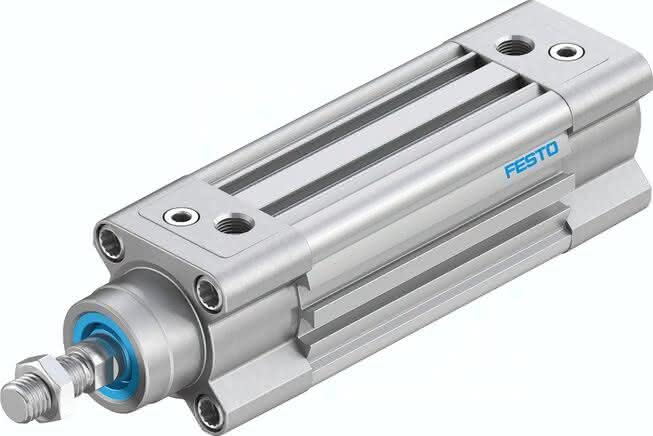

DSBC-32-50-D3-PPVA-N3 DSBC-32-50-D3-PPVA-N3 (3656515) Normzylinder
Spezifikationen
Einbaulage
beliebig
Hub
50 MM
Kolben- durchmesser
32 mm
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Kolbenstangengewinde
M10x1,25
LABS-Konformität
17 MM
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Funktionsweise
doppeltwirkend
Betriebsdruck
0,6 bis 12 BAR
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Varianten
einseitige Kolbenstange
Werkstoffhinweis-1
TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Entspricht Norm
ISO 15552
Bewegte Masse bei 0 mm Hub
110 G
Aufprallenergie in den Endlagen
0,4 J
Gewichtszuschlag pro 10 mm Hub
27 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
9 G
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Pneumatischer Anschluss
G1/8
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
465 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
0,65 KG
