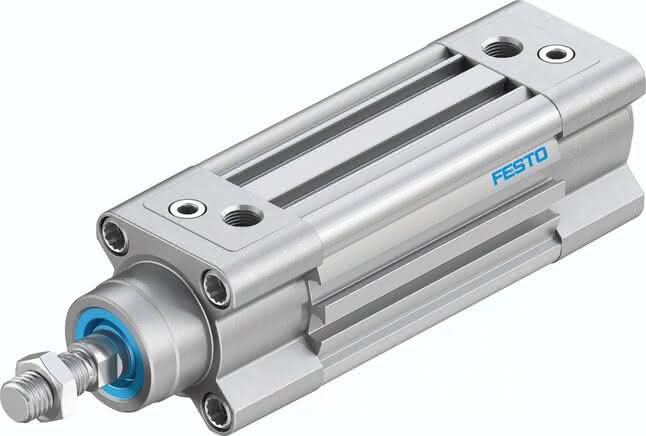

DSBC-32-40-D3-PPVA-N3

(3656514) Normzylinder

Ausgabe: 1 StückEAN: 4052568271848Artikelnummer: K1807417

DSBC-32-40-D3-PPVA-N3 (3656514) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-32-40-D3-PPVA-N3 DSBC-32-40-D3-PPVA-N3 (3656514) Normzylinder

Spezifikationen

Kolben- durchmesser

32 mm

Hub

40 MM

Kolbenstangengewinde

M10x1,25

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Einbaulage

beliebig

Entspricht Norm

ISO 15552

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Betriebsdruck

0,6 bis 12 BAR

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Varianten

einseitige Kolbenstange

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 6 bar, Rücklauf

415 N

Aufprallenergie in den Endlagen

0,4 J

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Theoretische Kraft bei 6 bar, Vorlauf

483 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

465 G

LABS-Konformität

17 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

9 G

Werkstoff Kolben

Aluminium-Knetlegierung

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Pneumatischer Anschluss

G1/8

Werkstoffhinweis

RoHS konform

Werkstoffhinweis-1

TPE-U(PU)

Werkstoff Kolbendichtung

TPE-U(PU)

Gewichtszuschlag pro 10 mm Hub

27 G

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Pufferkolben

POM

Bewegte Masse bei 0 mm Hub

110 G

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Mutter

Stahl verzinkt

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Werkstoff Kolbenstange

hochlegierter Stahl

Produktgewicht

0,6 KG
