Beschreibung

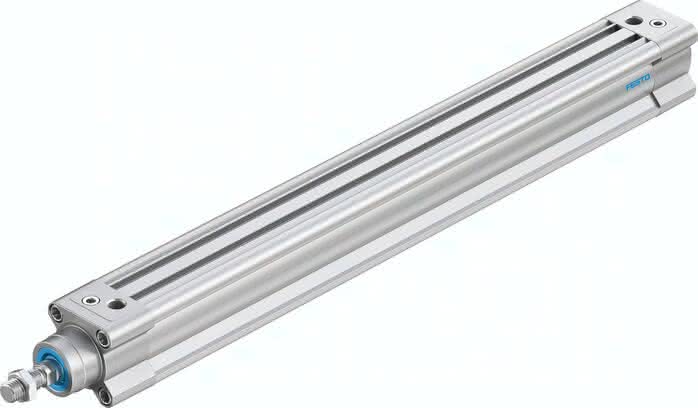

DSBC-32-320-PPVA-N3 DSBC-32-320-PPVA-N3 (1376431) Normzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Kolben- durchmesser
32 mm
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Hub
320 MM
Kolbenstangengewinde
M10x1,25
Betriebsdruck
0,6 bis 12 BAR
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
17 MM
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Aufprallenergie in den Endlagen
0,4 J
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
465 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
9 G
Werkstoffhinweis
RoHS konform
Pneumatischer Anschluss
G1/8
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Deckel
Alu-Druckguss, beschichtet
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Werkstoff Kolbendichtung
TPE-U(PU)
Bewegte Masse bei 0 mm Hub
110 G
Werkstoff Kolben
Aluminium-Knetlegierung
Gewichtszuschlag pro 10 mm Hub
27 G
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Entspricht Norm
ISO 15552
Produktgewicht
1,2 KG
