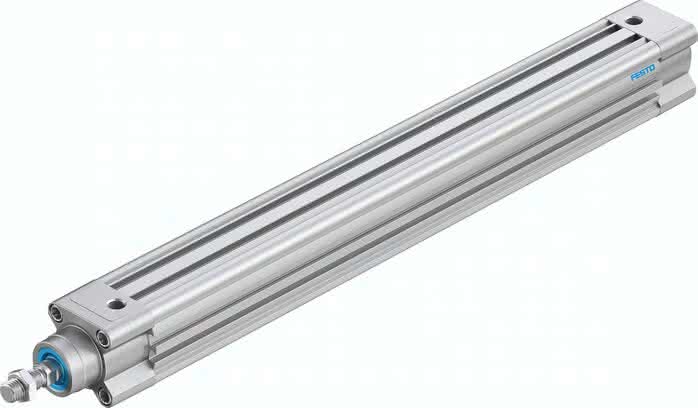

DSBC-32-320-D3-PPSA-N3

(3659389) Normzylinder

Ausgabe: 1 StückEAN: 4052568272777Artikelnummer: K1807510

DSBC-32-320-D3-PPSA-N3 (3659389) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-32-320-D3-PPSA-N3 DSBC-32-320-D3-PPSA-N3 (3659389) Normzylinder

Spezifikationen

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Kolben- durchmesser

32 mm

Dämpfung

PPS: selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Hub

320 MM

Kolbenstangengewinde

M10x1,25

Betriebsdruck

0,6 bis 12 BAR

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

17 MM

Theoretische Kraft bei 6 bar, Vorlauf

483 N

Aufprallenergie in den Endlagen

0,4 J

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

465 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

9 G

Werkstoffhinweis

RoHS konform

Pneumatischer Anschluss

G1/8

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Deckel

Alu-Druckguss, beschichtet

Theoretische Kraft bei 6 bar, Rücklauf

415 N

Werkstoff Kolbendichtung

TPE-U(PU)

Bewegte Masse bei 0 mm Hub

110 G

Werkstoff Kolben

Aluminium-Knetlegierung

Gewichtszuschlag pro 10 mm Hub

27 G

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Pufferkolben

POM

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoffhinweis-1

TPE-U(PU)

Werkstoff Mutter

Stahl verzinkt

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Entspricht Norm

ISO 15552

Produktgewicht

1,5 KG
