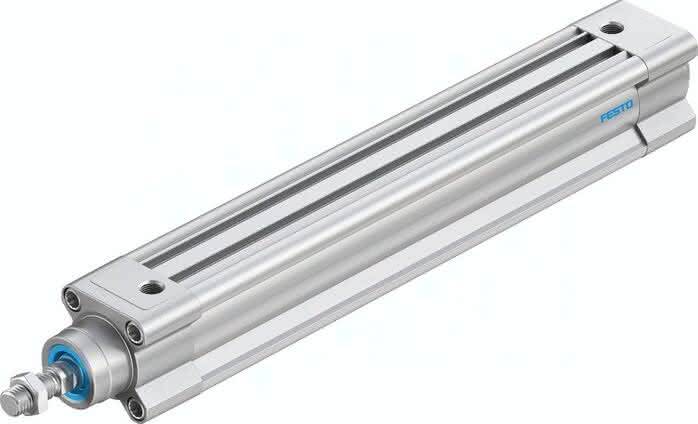

DSBC-32-200-PPSA-N3

(1376474) Normzylinder

Ausgabe: 1 StückEAN: 4052568231743Artikelnummer: K1800048

DSBC-32-200-PPSA-N3 (1376474) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-32-200-PPSA-N3 DSBC-32-200-PPSA-N3 (1376474) Normzylinder

Spezifikationen

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Hub

200 MM

Kolben- durchmesser

32 mm

Kolbenstangengewinde

M10x1,25

Dämpfung

PPS: selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Entspricht Norm

ISO 15552

Kolbenstangenende

Außengewinde

LABS-Konformität

17 MM

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Betriebsdruck

0,6 bis 12 BAR

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Aufprallenergie in den Endlagen

0,4 J

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Bewegte Masse bei 0 mm Hub

110 G

Gewichtszuschlag pro 10 mm Hub

27 G

Theoretische Kraft bei 6 bar, Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

465 G

Pneumatischer Anschluss

G1/8

Werkstoffhinweis

RoHS konform

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoffhinweis-1

TPE-U(PU)

Werkstoff Kolbendichtung

TPE-U(PU)

Theoretische Kraft bei 6 bar, Vorlauf

483 N

Werkstoff Kolben

Aluminium-Knetlegierung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

9 G

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Pufferkolben

POM

Werkstoff Mutter

Stahl verzinkt

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Produktgewicht

0,95 KG
