Beschreibung

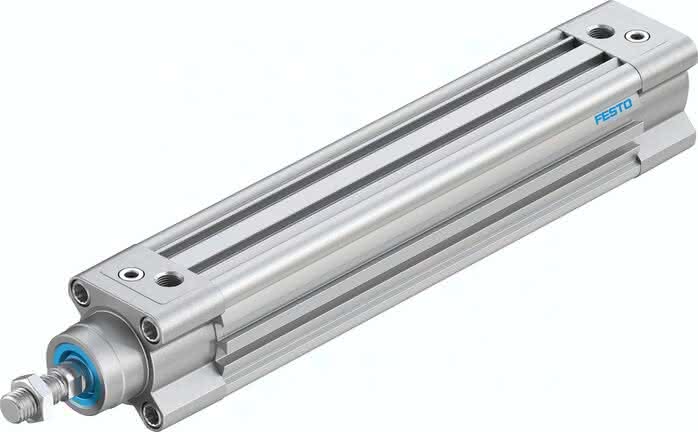

DSBC-32-160-D3-PPVA-N3 DSBC-32-160-D3-PPVA-N3 (3656522) Normzylinder
Spezifikationen
Hub
160 MM
Kolben- durchmesser
32 mm
Kolbenstangengewinde
M10x1,25
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Entspricht Norm
ISO 15552
Betriebsdruck
0,6 bis 12 BAR
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Werkstoff Lager
POM
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Aufprallenergie in den Endlagen
0,4 J
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Bewegte Masse bei 0 mm Hub
110 G
Gewichtszuschlag pro 10 mm Hub
27 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
465 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
9 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Alu-Druckguss, beschichtet
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Kolbenstange
hochlegierter Stahl
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
LABS-Konformität
17 MM
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Mutter
Stahl verzinkt
Werkstoffhinweis
RoHS konform
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis-1
TPE-U(PU)
Produktgewicht
0,95 KG
